Riktningsventiler (DCV) är de primära vätskeledningsmekanismerna i mobila maskiner som arbetar upp till 31,5 MPa (315 bar). Att välja rätt ventilarkitektur – oavsett om det är monoblock eller sektionerat – och att matcha systemtrycket, kretskonfigurationen, flödesklassificeringen och aktiveringsläget är avgörande för att säkerställa maximal maskinprestanda, förarsäkerhet och energieffektivitet.

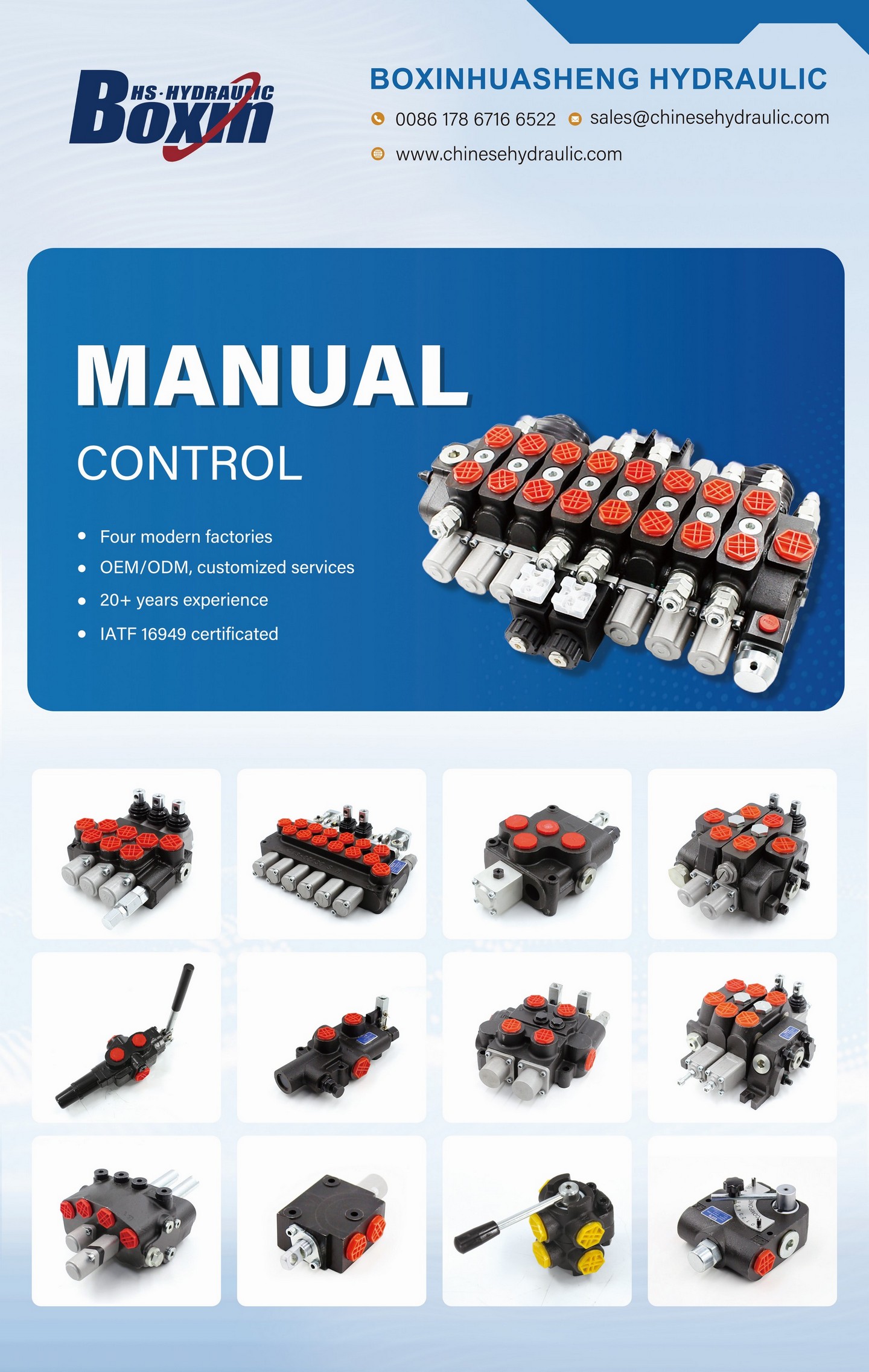

Figur 1: Boxinhuasheng monoblock och sektionshydrauliska riktningsventiler för val av OEM-utrustning.
1. Förstå Open-Center vs. Closed-Center-konfigurationer
Mobila hydrauliska system använder antingen öppet eller slutna kretslayouter, vilket dikterar vilken typ av riktningsventil som krävs:
- Open-Center-system (fasta kolvpumpar): När alla spolar är i neutralläge strömmar vätska fritt från pumpens inloppsgalleri tillbaka till hydrauloljetanken under minimalt standbytryck (vanligtvis 0,2 till 0,5 MPa). Denna installation är mycket populär i jordbrukstraktorer, kommunala nyttofordon och lätta lyftplattformar på grund av dess mekaniska enkelhet, tillförlitlighet och kostnadseffektivitet. Men system med öppet centrum genererar konstant standbyvärme om pumpflödet är högt.
- Closed-Center System (Variable Deplacement Pumps): I neutralläget är pumpflödet blockerat vid ventilslidens inlopp. Systemtrycket stiger till ett tröskelvärde för beredskapstryck, vilket signalerar att den variabla pumpen sänks till nollflödesberedskap. Denna konfiguration är standard i tunga grävmaskiner, kranstödben, gruvmaskiner och lastkännande system där energibesparing är av största vikt.
2. Dynamic Load-Sensing (LS) proportionella styrsystem
Modern mobil utrustning kräver samtidig styrning av flera ställdon som arbetar under varierande belastning. Standardventiler lider av flödesinteraktioner (aktuatorn med lägst belastning får mest flöde).Load-Sensing (LS) proportionella ventilerövervinna detta genom att känna av det högsta belastningstrycket och skicka en återkopplingssignal till pumpkompensatorn, justera pumpeffekten för att matcha exakta flödeskrav plus en konstant differenstryckmarginal (ΔP på 1,5 till 2,0 MPa). Efterspolkompensatorer (även kända som flödesdelnings- eller LUDV-system) säkerställer att om pumpflödesgränsen nås, saktar alla ställdon ner proportionellt i stället för att stoppa den tungt belastade funktionen.
| Tekniska parametrar | P40 Monoblock-serien | P80 Monoblock-serien | Z50/Z80 sektionsserie |
|---|---|---|---|
| Nominell flödeshastighet | 40 l/min (11 GPM) | 80 l/min (21 GPM) | 50/80 l/min |
| Max arbetstryck | 25 MPa (250 bar) | 25 MPa (250 bar) | 31,5 MPa (315 bar) |
| Borrslipning | 0,006 - 0,010 mm | 0,008 - 0,012 mm | 0,006 - 0,009 mm |
| Bostäder Gjutning | QT500-7 segjärn | QT500-7 segjärn | QT500-7 / Höghållfast gjutning |
3. Dimensionering av flödesvärden och tryckfallskoefficienter
Att välja en underdimensionerad ventil orsakar höga vätskehastigheter, vilket leder till för stora tryckfall (ΔP), lokal överhettning av oljan, nedbrytning av vätskeskjuvning och bränslespill. Omvänt ökar en överdimensionerad ventil kostnaden, vikten och minskar finmätningskontrollen. Systemarkitekter måste beräkna tryckfallet över spolen med hjälp av standardmynningsflödesekvationen:
Q = C_d × A × √( 2 × ΔP / ρ )
DärQär flödeshastighet,C_där urladdningskoefficienten,Aär öppningsöppningens område,ΔPär tryckfall, ochρär oljedensitet. Att hålla spolspecifika hastigheter under 5 till 6 m/s vid nominella flödeshastigheter hjälper till att bibehålla termisk stabilitet.
Figur 2: Precisions-CNC-bearbetning och borrdiamantslipning för riktningsventilkroppar vid Boxinhuasheng-fabriken.
4. Spoolkonfigurationer och aktiveringslägen
Beroende på ställdontyp (enkelverkande vs dubbelverkande cylindrar), kategoriseras spolarna i:
- A-Typ (dubbelverkande): Dirigerar flödet till Port A och Port B oberoende av varandra. Används för att driva hydraulmotorer och dubbelverkande cylindrar.
- D-Type (enspelande): Dirigerar flödet till port A, medan port B är blockerad. Används för tippbilar och enkelverkande hissar.
- Flytspole (4-positioner): Ansluter både Port A och Port B till tanken, vilket gör att plogblad eller lastare kan åka fritt över ojämn terräng.
Aktiveringslägen sträcker sig från enkla manuella handspakar och tvåaxliga joystickkabelkontroller till pneumatiska växlingskammare, hydrauliska pilotcylindrar och 12V/24V elektrohydrauliska proportionella (EHP) solenoider med pulsbreddsmodulering (PWM) kontroll.
5. Intern kvalitetskontroll och Boxinhuashengs tillverkningsstyrka
På Boxinhuasheng Hydraulic Technology Co., Ltd. kombinerar vi 25+ år av vätskekraftsteknik med avancerade tillverkningsverktyg. På vårt 68 000 m² stora campus i Qingzhou, Kina, driver vi 260+ högprecisions-CNC-maskiner och vertikala diamantslipcentra. Spol-till-hål-toleranser kontrolleras strikt inom 2 mikron. Varje riktningsventil genomgår 100 % simuleringstestning av arbetsbelastning, verifiering av övertrycksventilinställningar och interna läckagekontroller över 30+ automatiserade testbänkar enligt IATF 16949 kvalitetsstandarder för fordonskvalitet.
